Ladrillo y tabiquería
Cada pieza cerámica sirve para una cosa, y a veces cambia de nombre a cien kilómetros. Con su medida real se calcula cuántas hacen falta por metro cuadrado.
- Formato métrico
- 24 × 11,5 cm
- Formato catalán
- 29 × 14 cm, o 28 × 13,5 según el fabricante
- Norma de las piezas
- UNE-EN 771-1, piezas LD y HD
- Hueco doble de canto
- 32 piezas por m², con junta de 1 cm
- Roturas y cortes
- Un 5 % de margen
Macizo, perforado y hueco
La primera división es la de los agujeros: cuántos tiene la pieza y hacia dónde van. De eso depende si puede cargar peso o solo cerrar un espacio.
| Pieza | Cómo es | Dónde se usa |
|---|---|---|
| Macizo, que muchos llaman tocho | Sin huecos, o con muy pocos | Chimeneas, barbacoas, reparación de fábricas antiguas |

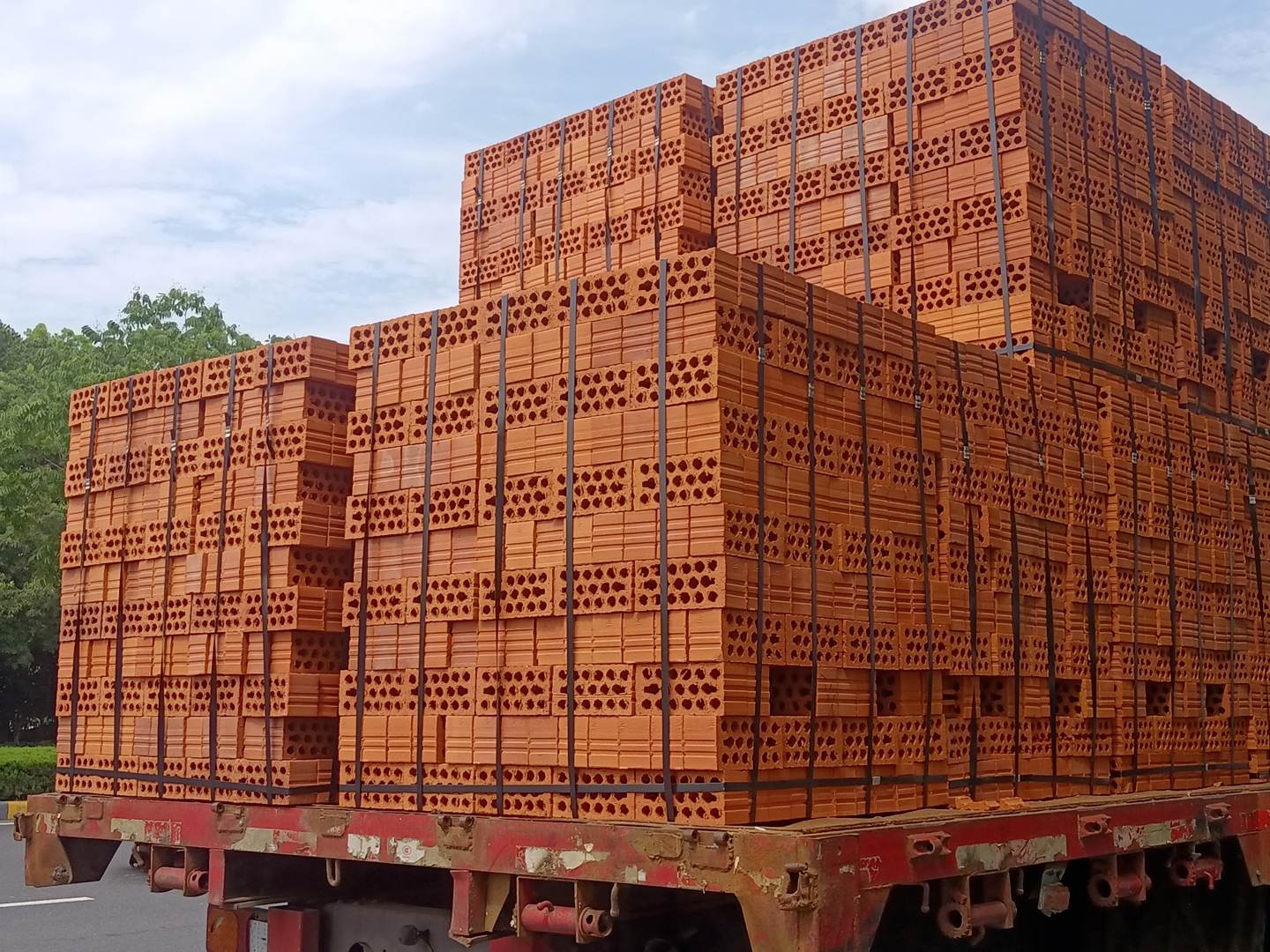

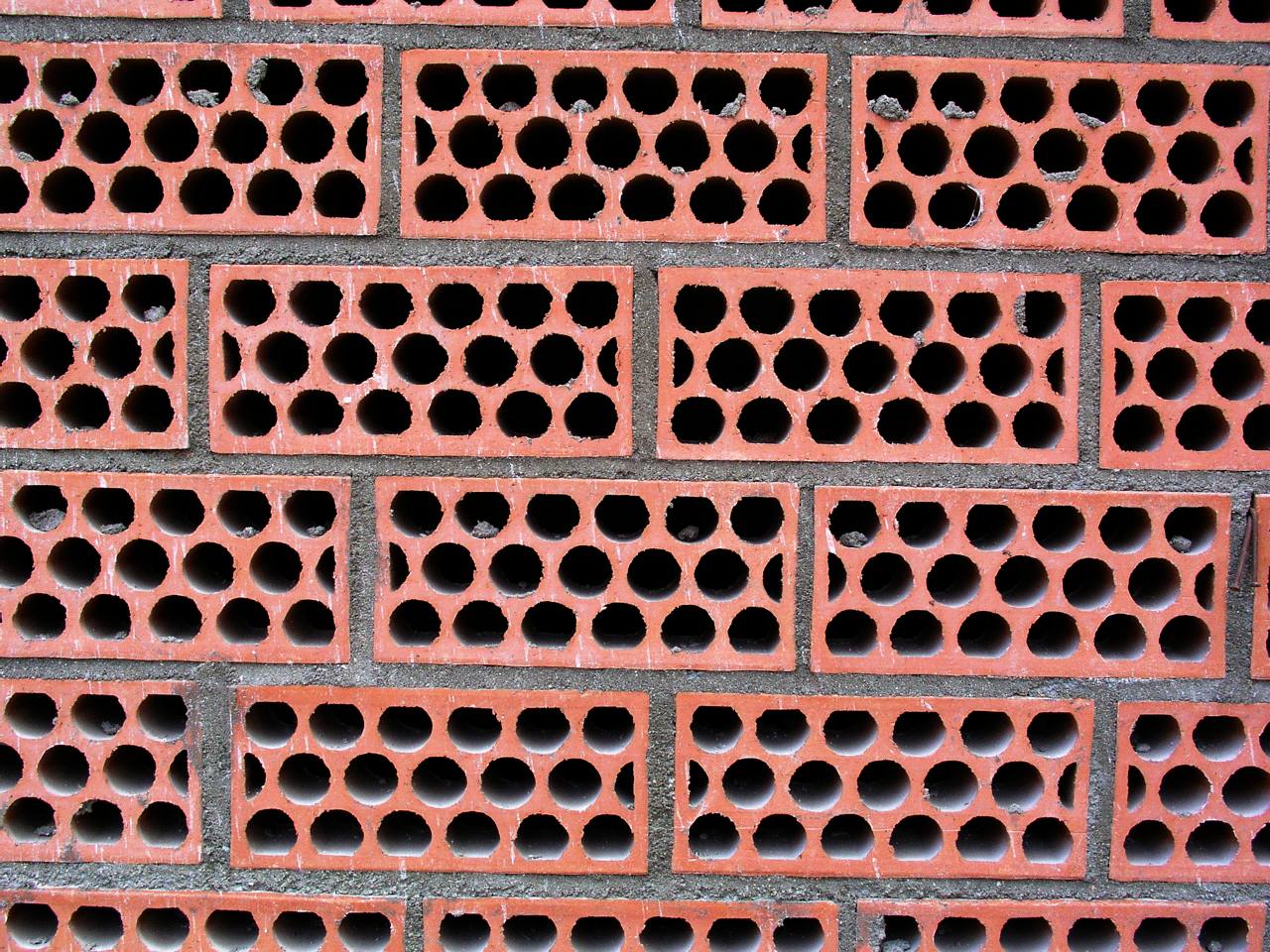

| Perforado | Agujeros verticales que atraviesan la tabla, más del 10 % del volumen | Muros de carga, hoja exterior de fachada, ladrillo visto |
| Hueco sencillo, doble o triple | Huecos horizontales, en el canto o en la testa | Tabiques y hojas interiores que luego se revisten |
| Hueco de gran formato | Más de 30 cm de largo y poco grueso | Tabiques que se levantan deprisa |
La norma de referencia para todas estas piezas es la UNE-EN 771-1. Distingue piezas LD, de baja densidad, pensadas para fábricas que van revestidas, y piezas HD, que aguantan la intemperie sin protección. Un ladrillo visto de fachada tiene que ser HD. Para un tabique de baño que va alicatado basta con un LD, y es más ligero de subir.
Medida métrica y medida catalana
En España conviven dos familias de formatos. La métrica parte de 24 × 11,5 centímetros. La catalana, de unos 29 × 14, aunque hay fabricantes que la dan en 28 × 13,5. Los gruesos más habituales van de los 3 o 4 centímetros de una rasilla a los 9 o 10 de muchas piezas perforadas.
Mezclar formatos en el mismo muro da problemas con la traba, así que al ampliar una pared vieja lo primero es medir una pieza de las que ya hay.
En Cataluña el vocabulario cambia bastante. El gero es una pieza perforada aligerada; un fabricante la da con 28 × 13,5 × 9,3 cm y 33,5 piezas por metro cuadrado. La tochana, o totxana, es un ladrillo hueco de formato parecido, de 9 o de 7 centímetros de grueso, para tabiquería. El supermahón (maó es «ladrillo» en catalán) es una pieza hueca de gran formato, 50 × 20 cm, en gruesos de 4 y de 7.
La rasilla es la más fina de las piezas huecas. Con rasilla y yeso de fraguado rápido se hacían las bóvedas tabicadas, la volta catalana, y se siguen levantando tabiquillos de cubierta. En los listados viejos de almacén aparece también «toba» o «toba hueca». Ese nombre se da a cosas distintas según la comarca, así que antes de encargar nada hay que pedir las medidas y la ficha.
Tabique de ladrillo o de placa

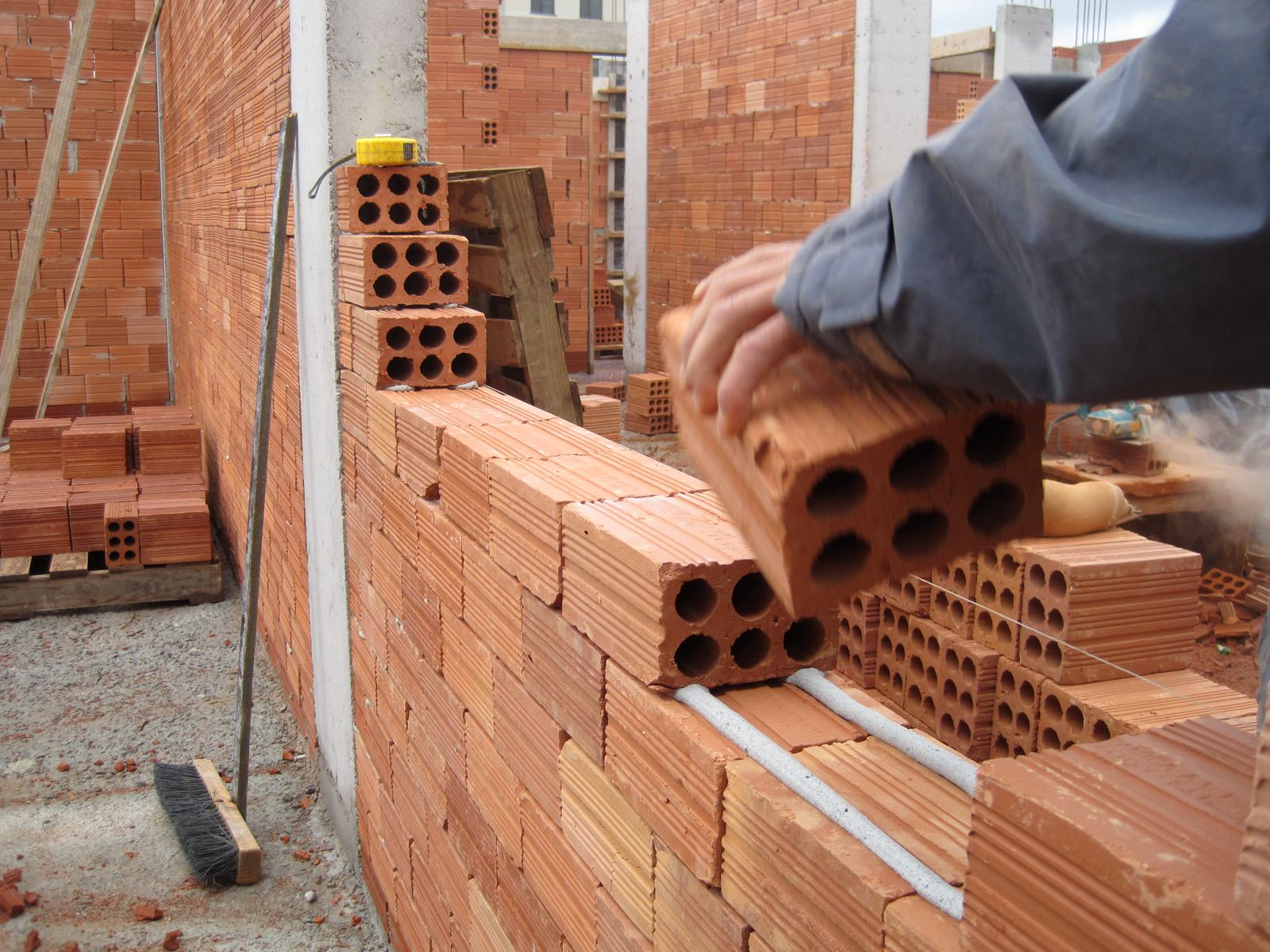

Un tabique cerámico clásico se hace con ladrillo hueco doble de 7 centímetros, o con hueco sencillo si hay que ganar sitio. Se recibe con mortero de cemento 1:6 o con yeso, y después se guarnece y se enluce con yeso. Con supermahón de 50 × 20 el trabajo avanza mucho más rápido, porque cada pieza cubre lo que cubren tres o cuatro ladrillos normales.
La alternativa seca es la placa de yeso laminado, fabricada según la UNE-EN 520, sobre perfilería metálica y con lana mineral dentro. Pesa menos y se monta antes, con bastante menos suciedad. Tiene dos pegas. Colgar un mueble de cocina o un termo exige prever refuerzos antes de cerrar. Y el tabique, al golpearlo, suena a hueco, cosa que a algunas personas les molesta más de lo que esperaban.
Entre viviendas, o entre una vivienda y una zona común, el aislamiento acústico lo regula el Documento Básico DB-HR del Código Técnico, y las soluciones con sus valores están en el Catálogo de Elementos Constructivos del CTE.
Piezas por metro cuadrado
La cuenta es sencilla. Al largo y al alto de la cara que queda a la vista se les suma una junta, y se divide:
piezas por m² = 1 ÷ [(largo + junta) × (alto + junta)], con todas las medidas en metros.
| Pieza, en cm | Cara que se ve | Piezas por m², con junta de 1 cm |
|---|---|---|
| Hueco doble 24 × 11,5 × 7, de canto | 24 × 11,5 | 32 |
| Hueco sencillo 24 × 11,5 × 4, de canto | 24 × 11,5 | 32 |
| Perforado 24 × 11,5 × 5, a soga | 24 × 5 | 67 |
| Gero 28 × 13,5 × 9, a soga | 28 × 9 | 34,5 |
| Supermahón 50 × 20 × 7 | 50 × 20 | 9,3 |
A esas cifras se suma un cinco por ciento por roturas y cortes, algo más si la pared tiene muchas esquinas o huecos de puerta. El gero de la tabla, con 9 centímetros redondos de alto, sale a 34,5. El fabricante citado arriba da 33,5 porque su pieza mide 9,3, y esos tres milímetros ya cambian la cuenta. Por eso se mide una pieza real y se redondea al alza.
Un ejemplo con números, para un tabique de hueco doble de 7 entre un dormitorio y el pasillo:
- La pared mide 4 metros de largo por 2,60 de alto, 10,40 m².
- Se descuenta el hueco de la puerta, de unos 0,90 por 2,10 metros, que son 1,89 m². Quedan 8,51 m².
- De canto, cada pieza enseña 24 × 11,5 cm, y con junta de 1 cm entran 32 por metro cuadrado.
- 8,51 × 32 da 272,3 piezas.
- Con el 5 % de roturas, 272,3 × 1,05 ≈ 286 ladrillos.
Forjados y cubiertas viejas
En los forjados de muchas casas de los años sesenta en adelante aparecen viguetas, o semiviguetas pretensadas, con bovedillas cerámicas o de hormigón entre ellas y una capa de compresión encima. Todo eso es estructura. Si al abrir un techo aparece una vigueta con el hierro a la vista o el hormigón deshecho, se deja como está, sin picar alrededor, y se llama a un técnico.
En las cubiertas inclinadas tradicionales, sobre tabiquillos de rasilla, se apoya un tablero cerámico machihembrado que después recibe la teja árabe. Esas piezas se siguen fabricando, y en rehabilitación es habitual reponer las rotas en lugar de cambiar el sistema entero.
Sal blanca en el ladrillo visto
Después de las primeras lluvias, una pared nueva de ladrillo visto puede llenarse de manchas blancas. Son eflorescencias, sales solubles que el agua arrastra hacia fuera al evaporarse. Casi siempre desaparecen solas en unos meses, o con un cepillado en seco. Si se tratan con ácido sin probar antes en un rincón, el ladrillo puede quedar manchado para siempre.
